پروفیل سقف کاذب

property for sale222

پروفیل سقف کاذب از اجزای اصلی تشکیل دهنده سیستم های ساخت و ساز خشک می باشند.این پروفیل ها مطابق استاندارد های ملی بوده و در نصب و اجرای سیستم های ساخت و ساز خشک استفاده می شوند. در این نوشته قصد داریم شما را با پروفیل هایی که در ساختار سقف کاذب مورد استفاده قرار می گیرند، آشنا کنیم.

معرفی پروفیل های سقف کاذب

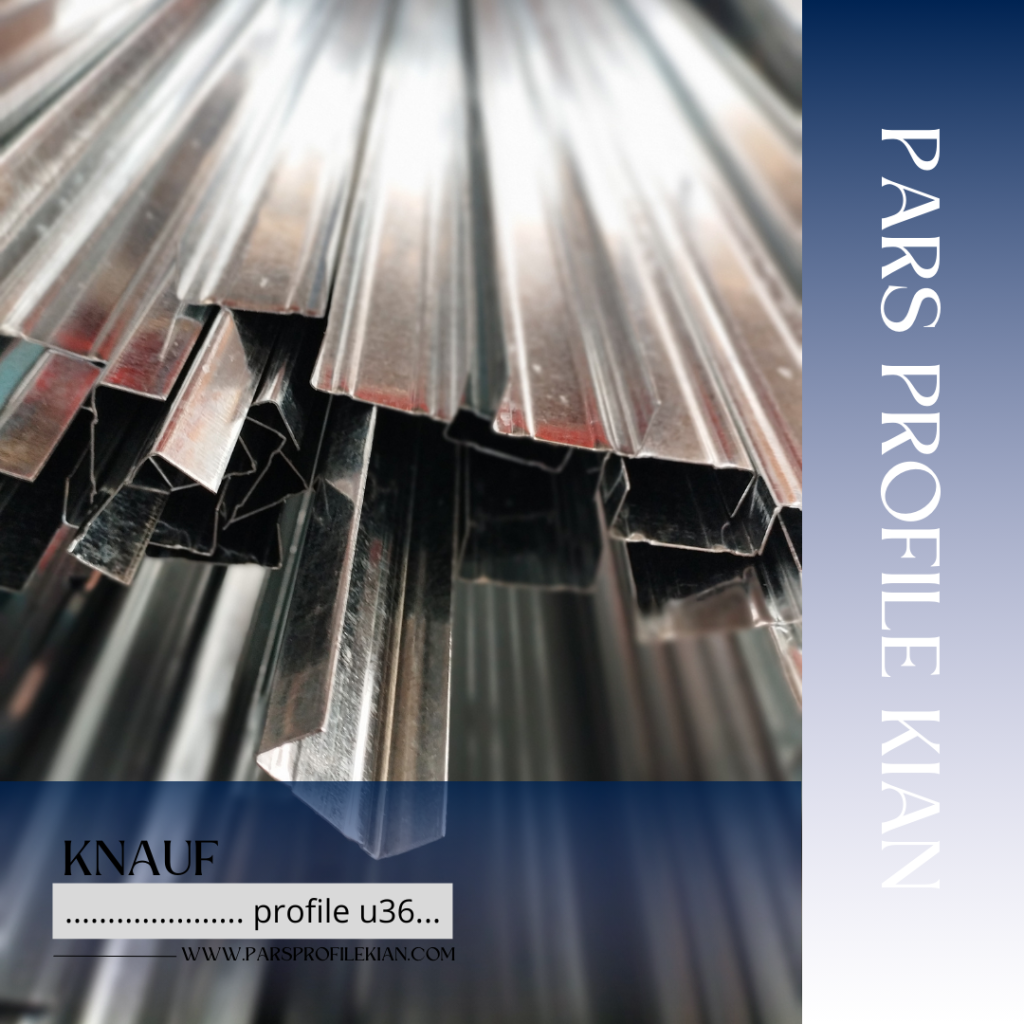

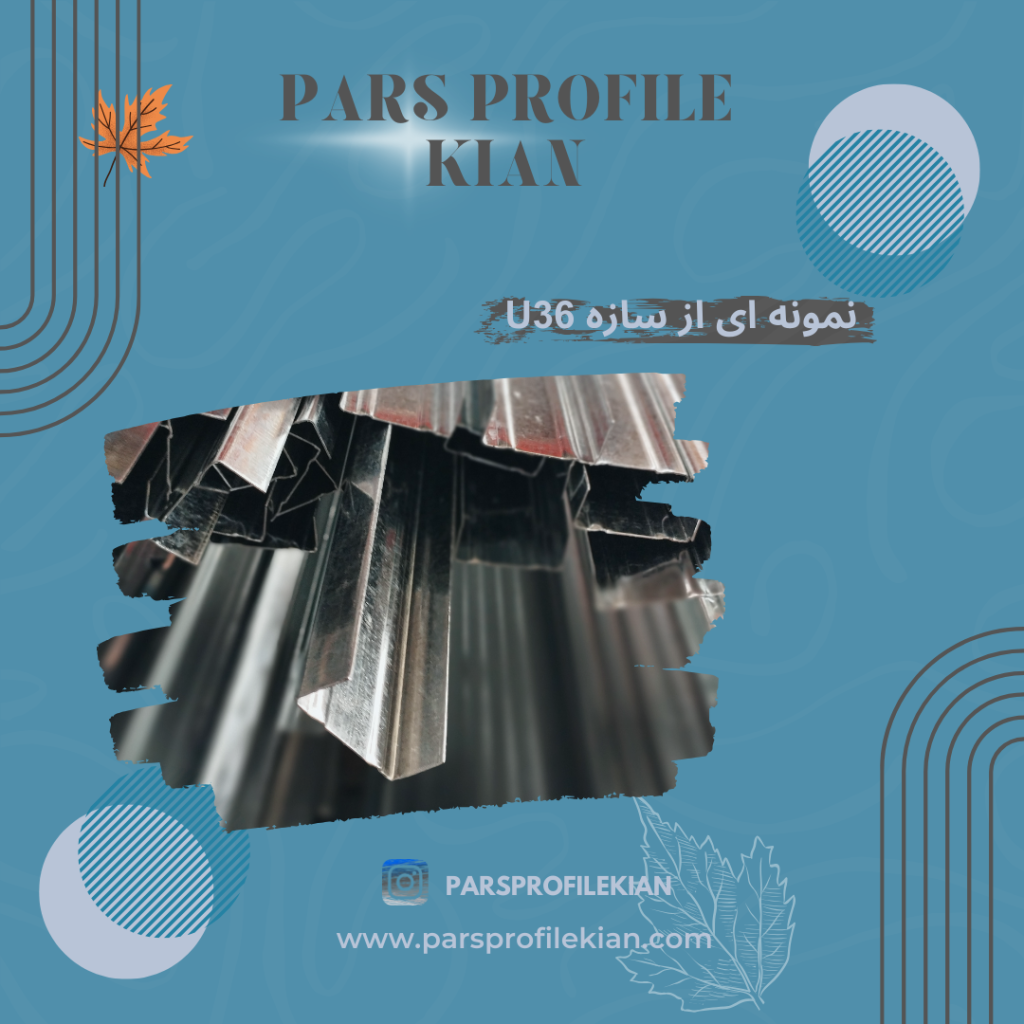

پروفیل سقف کاذب یو 36 (u36) جهت زیر سازی سقف کاذب، تراز سقفف کاذب، آویز جهت زیر سازی سقف،سازه باربر در حاشیه سقف کاذب کناف بکار می رود.
همچنین پروفیل u36 به عنوان سازه باربر در سایر سقف های کاذب با پوشش نواری، به خصوص سقف کاذب pvc نیز استفاده می شود.ضخامت: ٠/60 ورق، ٠/55 ورق، ٠/50
ابعاد: طول يك شاخه 4 متر
عرض: 36 ميليمتر
ارتفاع: 17 ميليمتر
بسته بندي: بسته هاي 20شاخه اي به متراژ 80 متر

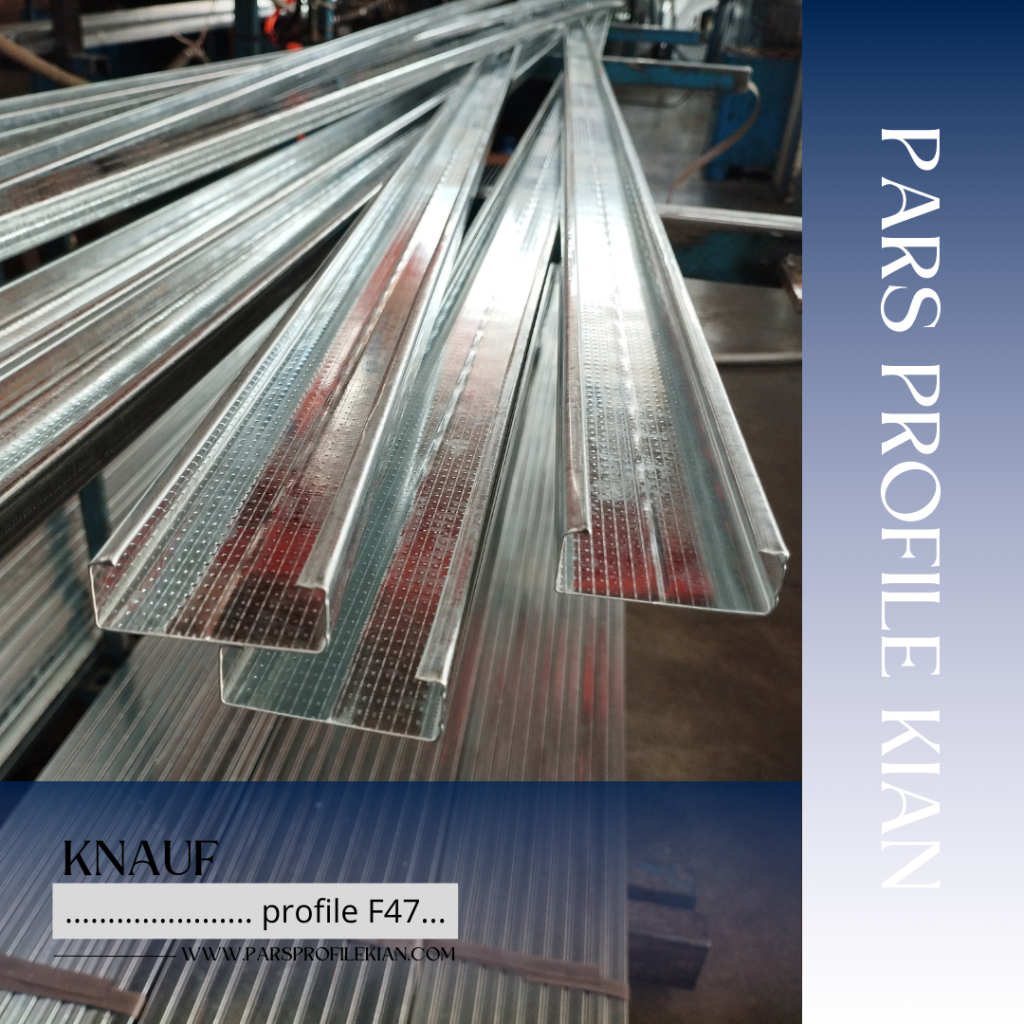

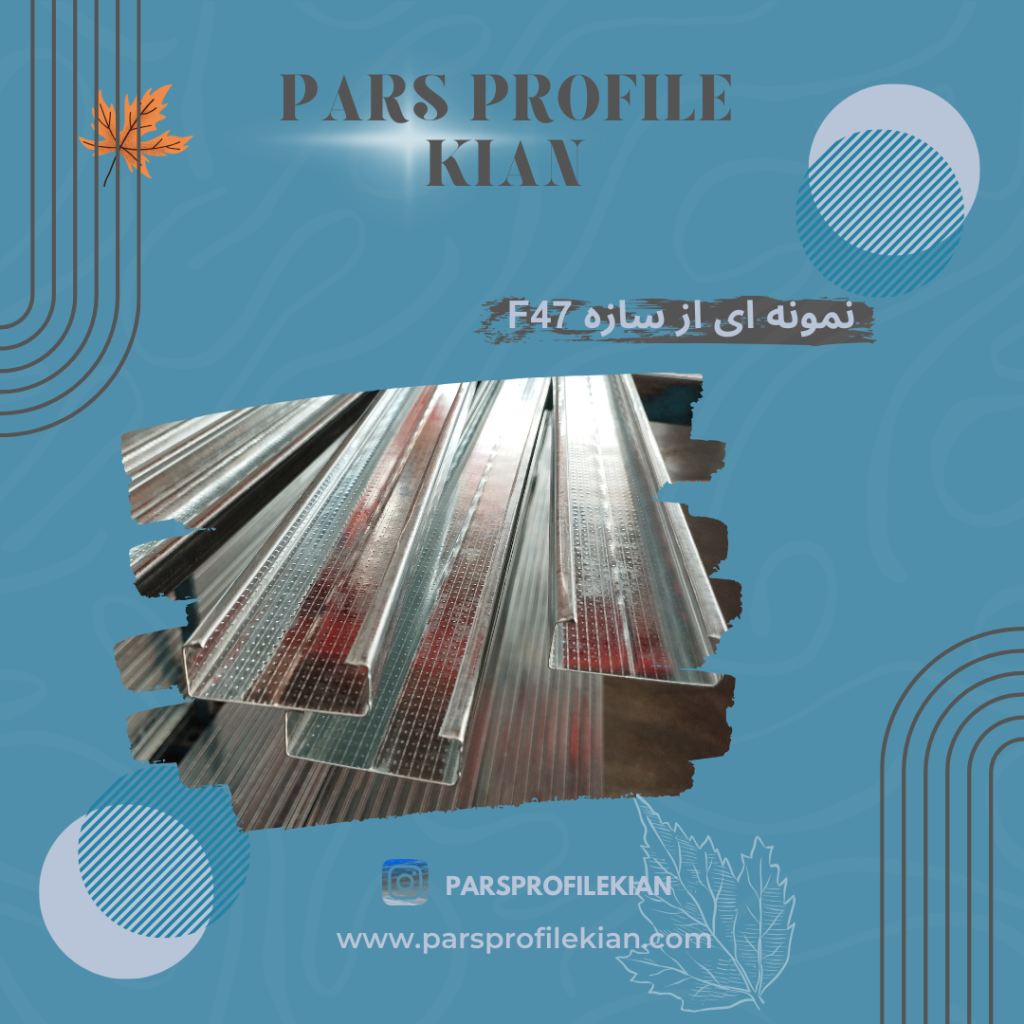

پروفیل سقف کاذب F47 یکی از سازه ای اصلی در سیستم درای وال و سقف کاذب کناف می باشد.
به دلیل کثرت اجرای سقف کاذب کناف استفاده از سازه اف یکی از پر مصرف ترین مقاطع فولادی در صنعت ساخت و ساز شناخته می شود.
طول هر شاخه 4متر، هر بسته بیست شاخه به متراژ 80 متر، 21 بسته یک بندیل را تشکیل میدهد.
برای پروفیل F47 کناف بسته به ضخامت ورق 5/0 و 6/0 قیمت متفاوتی وجوددارد.

  • جنس ورق فولادی گالوانیزه (cold roll forming) به روش نورد سرد فرم داده میشود.
  •  ضخامت: 5/0، 55/0، 6/0 تولید می­شود.
  • طول: 4000 متری بوده به صورت شاخه ای عرضه میشود.
  • وزن: بستگی به ضخامت ورق تولید شده آن دارد.
  •  شکل C انگلیسی می باشد.سطح آن با روی (ZINC)  پوشیده شده است.

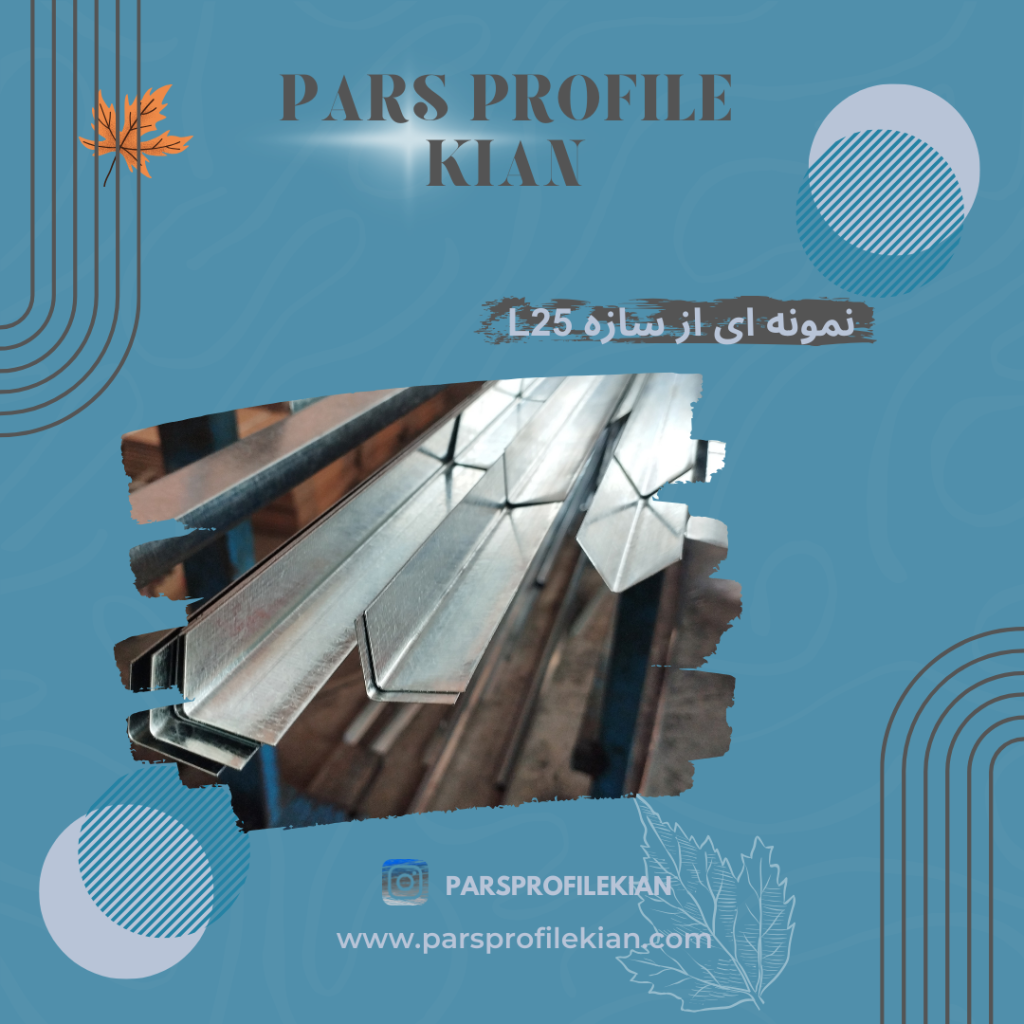

پروفیل L25 (نبشی گالوانیزه) سقف کاذب یکی از شاسی های پر مصرف در سیستم درای وال است که جنس این مقطع فولادی گالوانیزه می باشد.
در فصل مشترک بین دیوار وسقف کاذب کناف به دیوار متصل می گردد و تراز سقف را مشخص می کند.
در محل شکستهای سقف کاذب (باکس و نور مخفی) نیز استفاده می شود.

مشخصات فنی نبشی گالوانيزه (پروفيل L25 کناف) :

  •  جنس: سازه L25 از فولاد گالوانيزه (steel galvanized)
  • ضخامت استاندارد: 6/٠ ميلیمتر
  • طول: 4000 ميلی متر معادل 4 متر (يک شاخه)
  • عرض نبشی گالوانيز: 25 ميلیمتر
  •   ارتفاع 25 ميلیمتر
  • بسته بندی: بسته های کوچک 20 شاخه ای، به متراژ، 80 متر
  •  بنديل : 50 بسته معادل 4000 متر
tool architectural engineering carpenter stock photography construction tools 69f298c4cf3b0dbbd7ad26f46ad64393 1

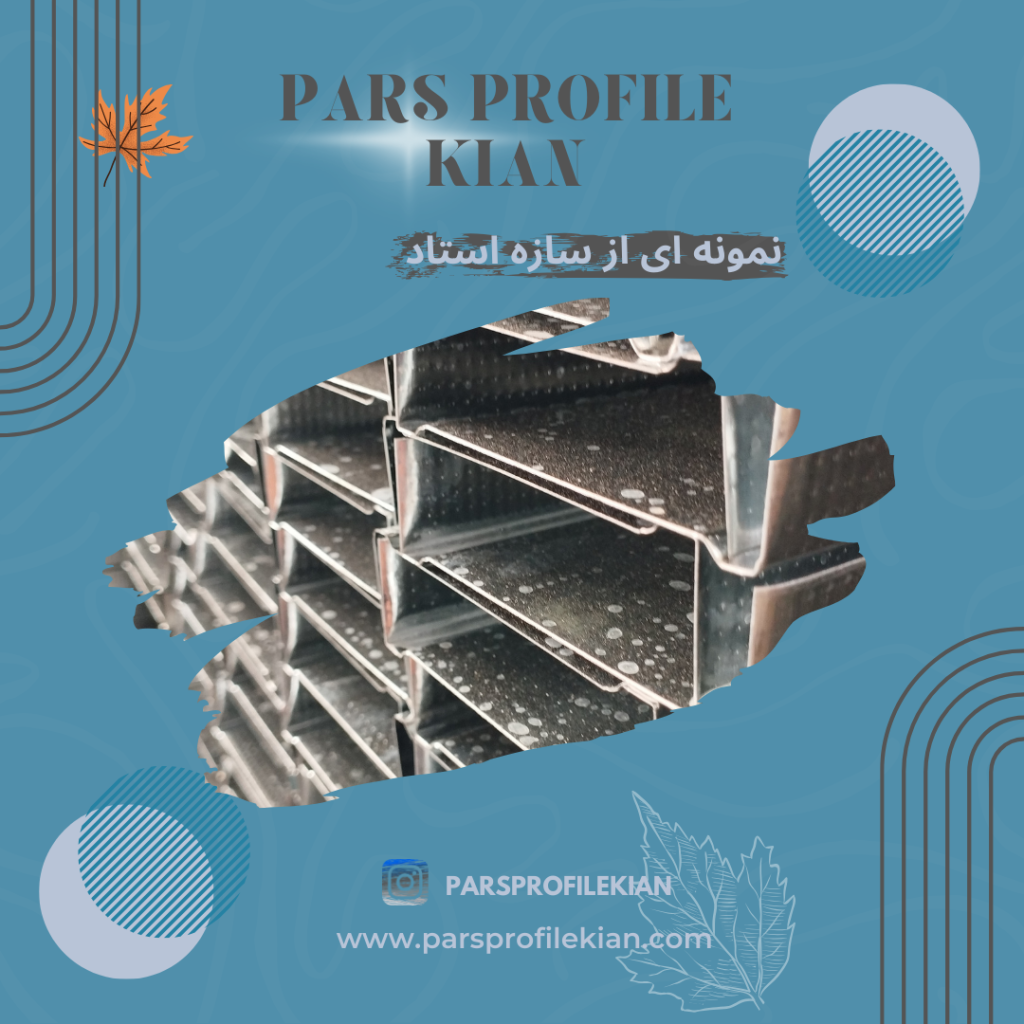

سازه استاد

سازه استاد

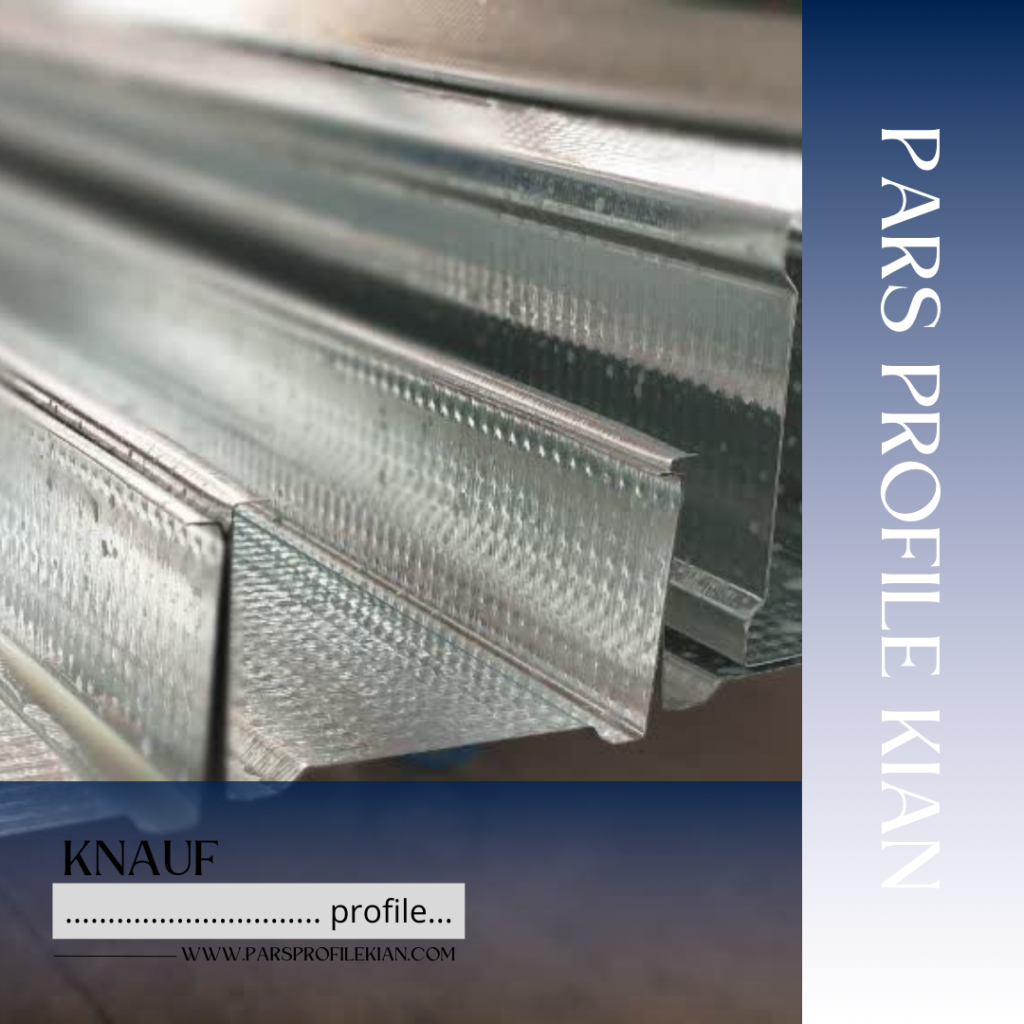

سازه استاد به لاتین (stud) که با نام پروفیل C  نیزشناخته می‌شود از مهمترین اجزای زیرسازی و زیر ساخت اسکلت کناف، سقف کاذب ، دیوار کناف و… میباشد.

سازه استاد سطح مقطعی به شکل  C دارد.

این سازه در حقیقت قسمت عمودی قاب فولادی اسکلت دیوار های کاذب کناف را تشکیل میدهد.

این سازه ها نقش زیر سازی برای نصب پانل های اصلی را برعهده دارند.

سازه استاد در فواصل 30 ، 40 و 60 سانتیمتری یکدیگر نصب میگردند.

پروفیل های استاد در ابعاد 50، 70 و 100 میلیمتر به شکل سطح مقطع C و در دو نوع طبق استاندارد های DIN  و NF تولید و عرضه میشوند.

سازه استاد 50 (C50)

جنس ورق فولادی گالوانیزه به روش نورد سرد تولید می شود.

ضخامت 0/5 ، 0/6 میلی‌متر

عرض 50 میلی‌متر

ارتفاع 35 میلی‌متر

طول 3000 میلی‌متر

سازه استاد 70 (C70)

جنس ورق فولادی گالوانیزه به روش نورد سرد تولید می شود.

ضخامت 0/5 ، 0/6 میلی‌متر

عرض 70 میلی‌متر

ارتفاع 40 میلی‌متر

طول 3000 میلی‌متر

سازه استاد 100 (C100)

جنس ورق فولادی گالوانیزه به روش نورد سرد تولید می شود.

ضخامت 0/5 ، 0/6 میلی‌متر

عرض 100 میلی‌متر

ارتفاع 100 میلی‌متر

طول 3000 میلی‌متر

anyیزصیثزrgb.com

کاربرد سازه استاد کناف

دیوارهای کاذب از سه بخش رانرها، استاد ها و پنل ها تشکیل می‌شوند.

درابتدای کار رانرها با تراز کردن کف و سقف به صورتی افقی نصب میشوند،

سپس‌ پروفیل های  C یا همان استاد ها با فواصل معینی روی رانر ها نصب میشوند

و زیر سازی مورد نیاز برای نصب پنل های اصلی را انجام می‌دهند.

در حقیقت رانر ها به استاد ها ثبات می‌بخشند اما در این مقابل استاد ها هستند که وزن دیوار را تحمل می‌کنند؛ به عنوان سازه باربر عملمی کند.

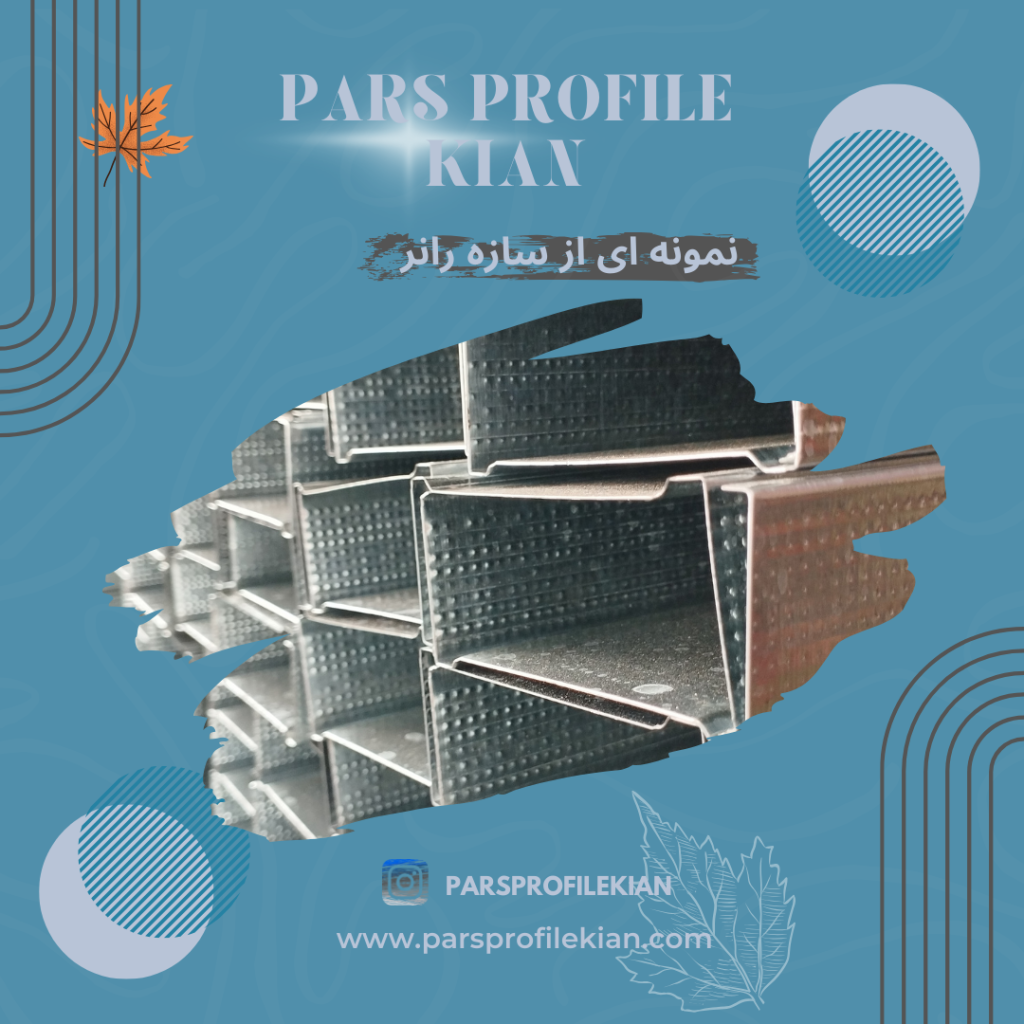

سازه رانر

سازه رانر به معنای سطح مقطع ثابت با طولی معین میباشد.

معمولا در ساخت سقف، دیوار و در و پنجره فلزی استفاده میشود.

پروفیل U که با نام سازه رانر نیز شناخته می‌شود جزء افقی ساختار قاب فولادی در سیستم درای وال  میباشد.

مقطع سازه رانر به شکل  U است به همین جهت به پروفیل U معروف است.

سازه رانر جز دسته محصولات پروفیل کناف هستد که با روش نورد سرد تولید می گردد.

ضخامت های ورق 0/50، 0/55 و 0/60 در بازار موجود است

انواع پروفیل رانر کناف

در این بخش به معرفی بخشی از انواع رانر می پردازیم:

رانر ۵۰ (U50-)

جنس ورق فولادی گالوانیزه به روش نورد سرد با دستگاه رول فرمینگ فرم می یابد.

ضخامت 0/50 ، 0/55 و 0/60 میلیمتر

عرض 60 میلیمتر

طول 4000 میلیمتر

رانر ۷۰ (U70-)

جنس ورق فولادی گالوانیزه به روش نورد سرد با دستگاه رول فرمینگ فرم می یابد.

ضخامت 0/50 ، 0/55 و 0/60 میلیمتر

عرض 70 میلیمتر

طول 4000 میلیمتر

رانر ۱۰۰ (U100-)

جنس ورق فولادی گالوانیزه به روش نورد سرد با دستگاه رول فرمینگ فرم می یابد.

ضخامت 0/50 ، 0/55 و 0/60 میلیمتر

عرض 100 میلیمتر

طول 4000 میلیمتر

کاربرد سازه رانر کناف

در سقف های کاذب برای شکل دهی و استحکام بخشیدن به ساخت، از سازه رانر استفاده می گردد.

سازه رانر در نعل درگاه ها و یا اطراف بازشو ها در دیوارهای کناف بکار می رود.

پروفیل سقف کاذب پروفیل سقف کاذب پروفیل سقف کاذب پروفیل سقف کاذب پروفیل سقف کاذب پروفیل سقف کاذب

بر خلاف سازه استاد که به عنوان سازه اصلی باربر استفاده میشود؛ سازه رانر یک سازه غیر باربر است.

برای تعادل قاب انواع دیوارهای کاذب کناف از سازه رانر و سازه استاد استفاده می نمایند.

برای دریافت اطلاعات بیشتر و اطلاع از قیمت ها و دریافت لیست قیمت به روز با همکاران بنده در بخش فروش همراه باشید .

تمامی پروفیل هایی که توسط کارخانه پارس پروفیل کیان تولید و عرضع میگردد در صنعت ساختمان برای زیرسازی سقف کاذب مورد استفاده قرار میگیرد و پس از نصب پروفیل زیرسازی توسط نصاب ها بر روی سقف صفحات گچی تحت عنوان گچ برگ یا کناف بر روی آن قرار میگیرد.

teamwork computer icons teamwork 171d8a96442559e691bc27b37f474f93

بهترین پروفیل سقف کاذب ایران

یکی از قدیمی ترین شرکت های تولید پروفیل زیرسازی سقف کاذب در ایران ؛ شرکت تولیدی پارس پروفیل کیان میباشد . آقای مهدی مهدی زاده حدود 15 سال پیش یکی از اولین نفراتی بود که وارد این حوزه کاری یعنی تولید پروفیل زیرسازی سقف کاذب در ایران _ تهران شد . در حال حاظر ایشان بزرگترین تولید کننده پروفیل زیرسازی سقف کناف در ایران میباشد که در طول یک روز کاری حدودا بیش از 30 تن سازه پروفیل گالوانیزه تولید میکنند.
